优势

SIWAREX FTC电气阀门定位器具有如下特点：

· 统一设计，并通过集成在 SIMATIC S7 和SIMATIC PCS 7 实现全集成式通讯

· 使用 SIMATIC，可实现统一组态

· 直接用于 SIMATIC 自动化系统中

· 通过 ET 200M 连接到 PROFIBUS DP/PROFINET, 可以在分布式控制理念的设备上使用

· 测量重量或力，分辨率高达 1600 万分之一

· 3 x 6000 d的高精度

· 与 SIWAREX R 和 SIWAREX WL200 型模拟应变片称重传感器一起使用

· 也可以选择性地连接 METTLER TOLEDO、WIPOTEC 和 PESA 等制造商生产的各种称重传感器

· SIMATIC标准操作员控制面板可显示其数据

· 可参数化的输入和输出

· 可对多种应用参数化

· 使用 SIMATIC，可灵活适应不同的要求

· 使用 SIWATOOL FTC 程序对称进行简单调整

· 不使用校准砝码进行理论调节

· 更换模块无需重新校正配料

· 记录称重顺序

· 8个具有不同数位间隔的累计存储器

· 可用于防爆应用场合

应用

SIWAREX FTC 称重模块是对连续称重具有很高需求的每种场合的理想解决方案。 由于其具有出色的测量特性，可以多达三个量程和极高精度测量重量。测量力时，可双向进行值的测量。

SIWAREX FTC 的典型应用包括：

· 流速/流量测量

· 皮带体积测量

· 物料装载、加和

· 流速/流量控制

· 皮带载荷测量

· 皮带秤/称重给料机

· 失重称

· 力的测量

设计

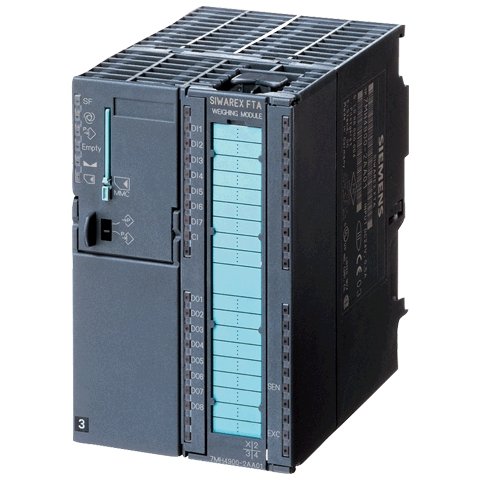

SIWAREX FTC 是 SIMATIC S7-300 的一个功能模块，可直接卡装到 SIMATIC S7300 或 ET 200M 背板总线上。80 mm 宽的称重模块可安装在导轨上，安装和接线非常容易。

称重传感器、RS 485 串行接口、模拟量输出以及数字量输入和输出通过 40 针标准前连接器进行连接，PC (RS 232) 通过一个 9 针 SUB-D 连接器进行连接，而电源通过一个单独的 2 针连接器进行连接。

通过在 SIMATIC 中运行 SIWAREX FTC，可将皮带秤集成到自动化系统。

功能

SIWAREX FTC 的主要任务是进行高精度称重并精确计算输送的物料数量或流量。在“力测量”模式下，SIWAREX FTC 测量两个方向的力。

可以将输送量记录在8个累计存储器中。另一方面，集成在 SIMATIC 中意味着它也可以通过 PLC 程序而直接控制皮带称的工作。这意味着可以按意义对任务进行划分：在 SIWAREX FTC 中执行称重功能，并在 SIMATIC CPU 中执行设备联锁和逻辑功能。

称重功能

可以设定下列操作模式：

重量测量和力的测量

在这个运行模式中，重量值/力量值在 PLC 中运算处理并在显示屏幕上显示。
对于该目的，也可以适用该组态包。

皮带秤/称重给料机

皮带秤的功能可在“皮带秤”运行模式下实现。可计算皮带输送物料的典型过程值、皮带载荷、给料量和皮带速度。可通过指令设置皮带秤的运行和显示所需要的数据。可通过启动 SIMATIC PID 控制器执行称重给料机。

失重称

失重秤的典型功能在“失重秤”运行模式下实现。可测量料斗的实际重量值并根据当前给定值自动控制瞬时给料量。

特殊应用参数，例如配比参数、设备和物料特性可在 SIWAREX FTC 中直接设定。可利用多个指令用于精确调节失重秤的运行状态，例如比例调节（手动、自动、重力式、容积式）加料和下料。

称重电子模块的高精度计量、实时信号处理、检测和滤波功能确保了极高的比例控制精度。

固体流量计

固体流量计的功能在“流量计”运行模式下实现。在 SIWAREX 模块中执行典型过程值的计算，如流量和输送量。应用中所涉及到的秤的设置和运行可通过参数设定和指令来完成。

监测和控制称重传感器信号及状态

SIWAREX FTC称重模块能监测称重过程中的状态， 并将任何不规则现象通知操作员。通过在 SIMATIC 中的优化数据交换，可直接分析 PLC 程序中的称重传感器信号。

通过 PLC 修改称重顺序意味着 SIWAREX FTC 能够适应系统中的修改而不会引起问题。

更换模块后，不需要重新校准秤。当使用"有源总线模块"时，还可以在运行过程中进行更换。

集成在 SIMATIC 中

SIWAREX FTC 可完全集成在 SIMATIC S7 和 SIMATIC PCS 7 中。用户可以完全自由地配置自己的自动化解决方案- 包括称重应用。

适当地组合 SIMATIC 组件意味着可以给小型、中型和大型工厂找到较佳解决方案。配料是用 SIMATIC 标准操作员控制面板进行操作和监测的。毫无疑问，这些操作面板也可以同时用于操作控制和工厂监控。

使用 SIMATIC 配置程序包和应用程序实例可以极其迅速地开发定制或部门专门解决方案。

软件

使用 SIWATOOL FTC 对称进行调整

SIWATOOL FTC一个用于校正配料的专门程序， 并用Windows操作系统执行操作。

即使没有自动化系统方面的知识也可用此程序来调试配料。维修时，技术人员可以使用 PC 来分析和测试秤各个步骤。分析事件时从 SIWAREX FTC 读出诊断缓冲器数据将颇有帮助。

使用 SIWATOOL FTC 可以执行下列工作：

· 参数分配和称的校准

· 秤属性测试

· 保存并打印配料数据

· 记录和分析称重序列

SIWAREX FTC 软件中的设置

从模块读出后分析可以与参数保存在一起的诊断缓冲器应极有帮助。

SIWAREX FTC称重模块包括一个用于检查称重顺序的跟进模式。所记录的重量值和相关状态可以用 SIWATOOL FTC 和 MS Excel 在跟进时显示出来。

升级固件

可以在现场使用其它程序功能将新固件版本下载到 SIWAREX FTC 上。这意味着，可根据需要在现场和世界任何地点进行固件升级。

读出称重报告

累计存储信息可以保存在一个插在 SIWAREX FTC 中的 MMC（微存储卡）上。

SIWAREX FTC -简单的配置

通过集成在 SIMATIC 中，可以创建和修改适用于皮带秤、固体流量计和失重称的模块化可自由编程称重系统，以满足具体运行要求。

皮带秤、固体流量计和失重式计重秤模式还可使用 SIWAREX FTC "Getting Started" 软件。向初学者介绍如何将模块集成到 STEP 7 程序中并提供应用程序编程基础知识用户可通过与 SIMATIC CPU 直接相连的操作面板，极为方便地操作皮带称。

技术规范

1)有关更多详细信息，请参见 Ex 接口，SIWAREX IS 型
