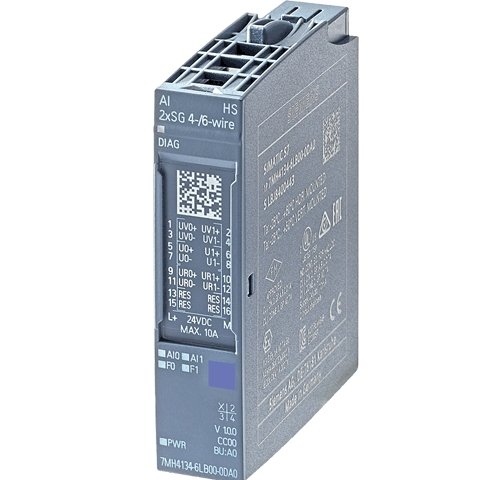

SIMATIC ET 200SP，模拟量输入模块，AI 2xSG 4/6 线制，高速

一般信息

产品类型名称

AI 2xSG 4/6 线制 HS

产品功能

· I&M 数据

√；I&M0 至 I&M3

· 测量范围可扩展

√

· 测量值可扩展

-

· 测量范围调整

√；± 0.5 ... 320 mV/V

工程软件

· 从此版本起，可以配置/集成 STEP 7 TIA Portal

V14 SP1

· 从此版本起，可以配置/集成 STEP 7

V5.6

· PROFIBUS GSD 版本/GSD 修订版及更高版本

V03.01.105

· PROFINET GSD 版本/GSD 修订版及更高版本

GSDML V2.33

操作模式

· 过采样

√；每个模块 2 个通道

· MSI

-

CiR - 运行中组态

可在运行期间进行参数再分配

√

可在运行状态下进行校准

-

电源电压

额定值 (DC)

24 V

反极性保护

√

模拟量输入

模拟量输入数量

2；差分输入

循环时间（所有通道），最小值

100 ?s

带过采样功能的模拟量输入

√

· 每个循环的值数，最大值

14

· 分辨率，最小值

100 ?s

输入范围

· 应变片（全桥）

√

电缆长度

· 屏蔽，最大值

500 m

生成模拟量输入值

测量原理

Sigma Delta 转换

每通道的集成和转换时间/分辨率

· 超量程分辨率（包括符号位），最大值。

28 位；过采样时 16 位

· 可组态的积分时间

√

· 干扰频率的干扰电压控制 f1 (Hz)

60 / 50 Hz / 无

· 转换时间（每通道）

100 ?s

测量值平滑

· IIR 低通滤波器频率

0.01 ... 600 Hz

· IIR 低通滤波器序号

1 … 4

· 陷波滤波器频率

0.1 ... 1000 Hz

· 陷波滤波器质量

5.00 ... 250.00

· 平均值滤波器

0.1 ... 655.3 ms

编码器
连接传感器

· 适用于 4 线制连接的应变片（全桥）

√

· 适用于 6 线制连接的应变片（全桥）

√

· 全桥电阻，最小值

80 W

· 全桥电阻，最大值

5000 W

误差/精度

温度系数零点

≤ ±0.25 mV/K

温度系数，量程

4 线制连接（相对于端值）

≤ ±5 ppm/K

温度系数，量程

6 线制连接（相对于端值）

≤ ±10 ppm/K

基本误差限值
（25°C 时的工作限值）

· 电压，相对于输入范围，(+/-)

0.05%；详情请见手册

等时同步模式

等时同步模式（应用程序一直同步到终端）

√

滤波和处理时间 (TWE)，最小值

87 ?s

总线循环时间，最小值

125 ?s

中断/诊断/状态信息

诊断功能

√

中断

· 诊断中断

√

· 限值报警

√，两个上限和两个下限

诊断信息

· 供电电压监控

√

· 断路

√

· 短路

√

· 组故障

√

· 上溢/下溢

√

诊断 LED

· 供电电压监控 (PWR LED)

√；绿色 PWR LED

· 通道状态指示灯

√；绿色 LED

· 用于通道诊断

√；红色 LED

· 用于模块诊断

√；绿色/红色 DIAG LED

电隔离

通道电隔离

· 在通道和背板总线之间

√

绝缘

绝缘测试电压

707 V DC (类型测试)

标准、认证、证书

适用于安全功能

-

环境条件

环境工作温度

· 水平安装，最小值

-25 °C

· 卧式安装，最大值

60 °C

· 立式安装，最小值

-25 °C

· 立式安装，最大值

50 °C

高于海平面的运行高度

· 根据环境温度、气压和海拔高度

T min ... T max，1140 hPa ... 795 hPa (-1000 m ... +2000 m)

T min ...(Tmax - 1 K/100 m)，795 hPa ... 701 hPa (+2000 m ... +3000 m)

尺寸

宽

15 mm

高

73 mm

深

58 mm

重量

重量，约

45 g
