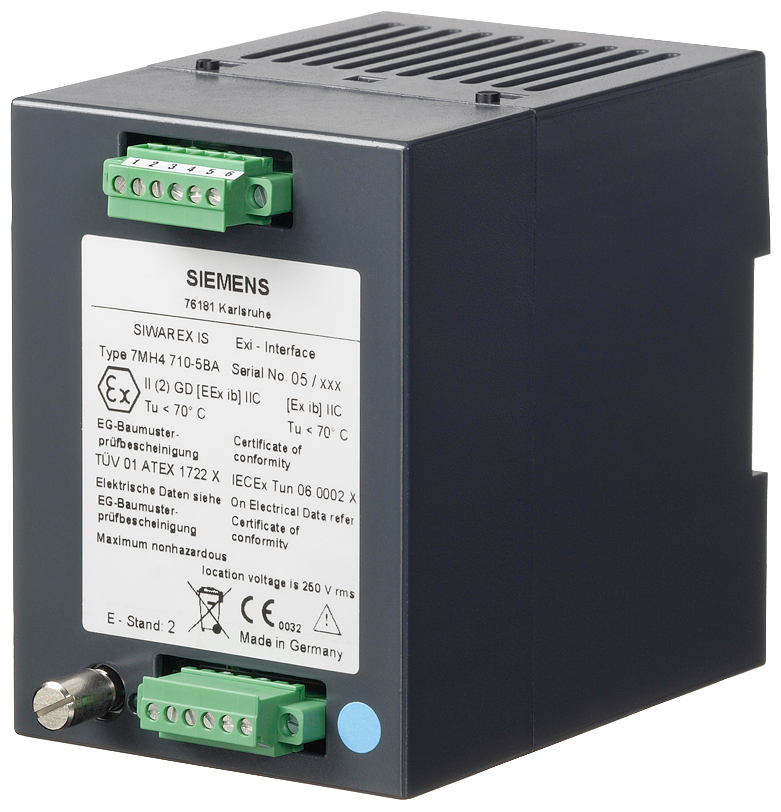

浏览器自带分享功能也很好用哦~防爆接口 SIWAREX IS 可用于 SIWAREX 称重模块。它包含 6 个安全栅并已获得技术数据中列明的认证。该防爆接口必须安装在潜在危险区外面。它安装在控制柜内，位于电子称重系统下面，并用一个 35 mm 安装导轨进行固定。
SIWAREX IS 对称重传感器信号产生很小干扰，因此可用于需要正式校准的称。
连接是在前面用两个夹式接头完成的。提供了一个用来连接等电位接地导体 (EBC) 的单独螺钉型端子。
在线客服
客服一
SIWAREX IS 新型
防爆接口 SIWAREX IS 可用于 SIWAREX 称重模块。它包含 6 个安全栅并已获得技术数据中列明的认证。该防爆接口必须安装在潜在危险区外面。它安装在控制柜内，位于电子称重系统下面，并用一个 35 mm 安装导轨进行固定。
SIWAREX IS 只对称重传感器信号产生很小干扰，因此可用于需要正式校准的称。
连接是在前面用两个夹式接头完成的。提供了一个用来连接等电位接地导体 (EBC) 的单独螺钉型端子。
功能
工作原理
安全屏障对安装在危险区域中的称重传感器的供电电缆、传感器电缆和测量信号电缆中的电流和电压进行限制。
技术规范
|
防爆接口，型号 SIWAREX IS |
标准型 |
高电流型 |
|
非本安电路 |
||
|
称重传感器供电 |
|
|
|
额定电压 Un1 |
直流10 V |
|
|
容许误差电压 |
交流250 V |
|
|
取决于输入电压的称重传感器内阻 |
≥8.7欧/伏 |
≥18Ω/伏 |
|
总和 |
<4010Ω |
|
|
传感器线 |
|
|
|
额定电压 Un2 |
直流10 V |
|
|
容许误差电压 |
交流250 V |
|
|
测量信号线 |
|
|
|
额定电压 Un3 |
10 ... 40毫伏直流 |
|
|
容许误差电压 |
交流250 V |
|
|
本安电路 |
||
|
称重传感器供电 |
|
|
|
空载电压 U01 |
≤13.1 V直流 |
|
|
对等位接地线电压 |
≤6.6 V直流 |
|
|
短路电流 IK1 |
≤ 120 mA |
≤ 58 mA |
|
传感器线 |
|
|
|
空载电压 U02 |
≤14.4 V直流 |
|
|
对等位接地线电压 |
≤7.2伏直流电 |
|
|
短路电流 IK2 |
≤ 25 mA |
|
|
测量信号线 |
|
|
|
空载电压 U03 |
≤12.8 V直流 |
|
|
对等位接地线电压 |
≤6.4 V直流 |
|
|
短路电流 IK3 |
≤ 54 mA |
|
|
总连接负载 (当电路接在一起时) |
|
|
|
空载电压 U0 |
≤14.4 V直流 |
|
|
短路电流 IK |
≤ 199 mA |
≤ 137 mA |
|
功率 PO |
≤1.835瓦 |
≤1.025瓦 |
|
对气体组 II C |
|
|
|
容许外部电容 Ca3 |
500 nF |
450 nF |
|
容许外部感应系数 La |
0.15毫米 |
0.5毫米 |
|
对气体组 II B |
|
|
|
容许外部电容 Ca3 |
2000 nF |
|
|
容许外部感应系数 La |
1兆赫 |
2毫 |
|
常规数据 |
|
|
|
重量，约 |
500克 |
|
|
允许环境温度 |
|
|
|
· 在操作过程中 |
-10 ... +60 °C (14 ... 140 °F)（用于立式安装） |
|
|
· 商用中等精度称重机的工作温度 |
-10 ... +40 °C (14 ... 104 °F) （用于立式安装） |
|
|
· 运输和贮存过程中 |
-40 ... + 85°C（-40 ... + 185°F） |
|
|
允许的相对湿度 |
≤ 95% |
|
|
防护等级 |
IP20 |
|
|
认证 |
|
|
|
EC 型式检验证书编号 |
T?V01 ATEX 1722 X |
|
|
防爆类型 |
本安“i” 2（2）G [来自ibGb] IIC 或 2（2）500 [Ex ib db] IIIC |
|
|
IEC 认证 |
IECEx TUN 06.0002 X [Ex Gb] IIC 或 [Ex ib Db] IIIC |
|
|
根据（德国测试实验室测试证书）执行校准认证 |
EN 45501，OIML R76-1、90 / 384 / EEC |
|
