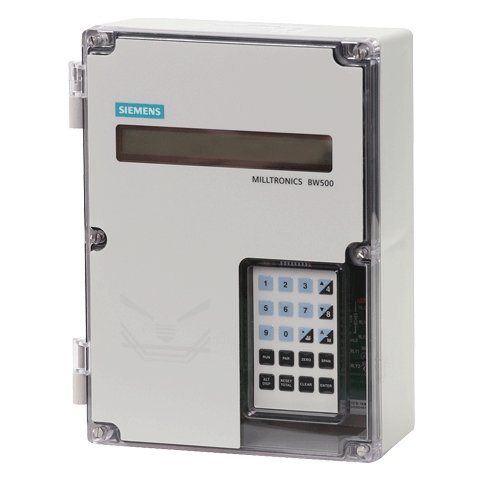

浏览器自带分享功能也很好用哦~Milltronics BW500/L 是一种适用于基本带称应用的积算仪。
在线客服
客服一
优势
· 自动清零和电子量程校准
· 流量、负荷、速度或诊断故障报警
· 内置 Modbus，可选：PROFIBUS DP、Modbus TCP/IP、PROFINET、EtherNet/IP 和 DeviceNet
· 丰富的称重机控制功能
· 通过选配的模拟 I/O 卡可提供 PID 控制和在线校准功能
· 通过第二速度传感器可提供差速检测功能
· 选配模拟 I/O 卡时可提供湿度计输入，用于计算物料的干重。
· 选配模拟 I/O 卡可具有测斜仪输入功能，以补偿传动带倾斜。
· 适合公平秤认证使用
· Measurement Canada, OIML, MID, EAC, 和 NTEP 认证
应用
Milltronics BW500 和 BW500/L 具有一个带称和一个速度传感器。它通过处理皮带负荷和速度信号来准确地确定流量和散装固体的总重。
BW500 能够代替其他设备完成低电平控制功能，支持常见的工业通讯总线。其经过实际证明的称重传感器平衡功能可解决称重传感器的匹配问题。
PID功能用于剪断式给料机 ― 即皮带负荷固定不变 ― 的流量控制，但是也可控制预供料装置。BW500 可同时控制两台或两台以上流量计或给料机的掺混比例和添加剂控制。BW500 还具有批量控制、去皮和报警功能。
积算仪选型指南
|
|
BW500 |
BW500/L |
|
PID 控制 |
带可选的 I/O 卡 |
无 |
|
差动速度检测 |
标准 |
无 |
|
在线校准 |
标准 |
无 |
|
贸易认证（OIML、MID、Measurement Canada、GOST、NTEP） |
可选 |
无 |
|
Smartlinx 通信 |
可选 |
可选 |
|
Modbus |
标准 |
标准 |
|
比例混合和配料 |
标准 |
无 |
|
水分和倾斜补偿 |
· 带可选的 I/O 卡，或 · 参数集 |
参数集 |
|
多量程 |
标准 |
无 |
|
RD500 连接 |
标准 |
标准 |
|
继电器输出 |
5 |
2 |
|
时间/日期标识打印 |
标准 |
无 |
|
mA 输出 |
31) |
1 |
|
mA 输入 |
21) |
0 |
1) mA 输入/输出，用于 BW500，基于 I/O 卡
技术规范
|
工作模式 |
|
|
测量原理 |
皮带秤积算仪 |
|
典型应用 |
· 兼容 Milltronics 皮带秤或等同于 1、2、41) 或 61) 个称重传感器皮带称 · 使用选配的接口板卡（远程安装）时可兼容配备 LVDT 的皮带秤。 |
|
输入 |
|
|
称重传感器 |
每个称重传感器为 0 ... 45 mV DC |
|
速度传感器 |
|
|
· 脉冲串 |
· 0 - 5V 低，5 - 15 V 高，1 - 3000 Hz，或 · 开路集电极开关，或者 · 继电器干式触点 |
|
自动调零 |
外部设备的干式触点 |
|
mA |
请见可选配的 mA I/O 板卡1) |
|
辅助 |
5 个离散输入用于外部触点，均可进行如下编程：显示画面滚动、累加器 1 复位、清零、量程、多量程、打印、批量复位、PID 功能或在线校准、第二速度传感器 |
|
输出（负载和速度） |
|
|
mA |
0/4-20 mA 可编程，用于流量测量，光隔离，分辨率为 20 mA 的 0.1%，负载 750 Ω（请见选配的 mA I/O 板卡）。 |
|
称重传感器 |
对于应变片类型，10 VDC 补偿励磁，多达 6 个称重传感器，电流 150 mA |
|
速度传感器 |
12 V DC、150 mA 励磁 |
|
远程累加器 1 |
· 触点闭合持续时间 10 至 300 ms · 固态继电器触点 30 V DC， 100 mA · 触点接通电阻 = 36 Ω · 断态漏电流 = 1μA |
|
远程累加器 2 |
· 触点闭合持续时间 10 至 300 ms · 固态继电器触点，额定值 240 V AC/DC， 100 mA · 触点接通电阻 = 36 Ω · 断态漏电流 = 1μA |
|
继电器输出 |
5 个报警/控制继电器，每个继电器有 1 个单刀单掷（SPST）常开（Form A）继电器触点，250 V AC 时额定电流等于 5 A，非感性或 30 V DC。 |
|
测量精度 |
|
|
分辨率 |
满量程的0.02 % |
|
精度 |
满量程的0.1 % |
|
额定操作条件 |
|
|
环境条件 |
|
|
位置 |
室内/室外 |
|
环境温度 |
-20 至 +50°C（-5 至 +122°F） |
|
相对湿度/侵入保护 |
适合户外使用/4X/NEMA 4X/IP65 型 |
|
安装类别 |
II |
|
污染等级 |
4 |
|
设计 |
|
|
外壳材质 |
聚碳酸酯 |
|
外形尺寸 |
209 W x 285 H x 92 D mm |
|
重量 |
2.6 kg (5.7 lb) |
|
电源 |
|
|
标准 |
交流型 · 100 ... 240 V AC，±10 %，50/60 Hz，55 VA 值 · 熔断器 FU3 = 2AG，2 AMP，250 V 慢速熔断 直流型 · 10 ... 30 V DC，26 W 值 · 熔断器 FU2 = 3.75 A 可复位（用户不可更换） |
|
控制和显示 |
|
|
显示器 |
带灯 5 x 7 点矩阵液晶显示屏，2 行，每行 40 个字符 |
|
编程 |
通过本地键盘 |
|
存储器 |
程序和参数保存在非易失性存储器中 |
|
通信 |
· 两个 RS 232 端口 · 一个 RS 485 端口 · SmartLinx 板可用于多种总线形式 |
|
mA I/O 卡 |
|
|
输入 |
2 个可编程 0/4-20 mA，用于 PID 控制或在线校准，光隔离，分辨率为 20 mA 的 0.1%，200 Ω 输入阻抗 |
|
输出 |
2 个可编程 0/4-20 mA，用于 PID 控制、流量、载荷和速度输出，光隔离，分辨率为 20 mA 的 0.1%，负载 750 Ω |
|
输出电源 |
50 mA 时为隔离 24 V DC，短路保护 |
|
认证 |
|
|
BW500 |
CE、CSAUS/C、FM、Measurement Canada、NTEP、MID、OIML、GOST、RCM、EAC、SABS、STAMEQ、KCC |
|
BW500/L |
CE、CSAUS/C、FM、RCM、EAC、KCC |
|
选件 |
· 速度传感器：MD-36/36A、MD-256、SITRANS WS300、TASS 或 RBSS 或兼容产品 · SmartLinx 模块：协议模块，用于对接常见工业通讯系统。请参考相关产品说明书。 · LVDT 接口卡：对接基于 LVDT 的皮带秤 |
