优势
· 带有本安级的输入和输出的ATEX认证的全量程流量计
· 一体式或分体式安装
· HART, FOUNDATION Fieldbus H1, DeviceNet, PROFIBUS PA和DP，Modbus RTU/RS485可以附加通讯模块
· 信号分辨率高，可达优量程比
· 多种可能性的数字信号处理
· 自动从SENSORPROM中读取数据，易于调试
· 用户可设置的操作菜单，带有密码保护
· 3行，20个字符，11种语言显示
· 各种流量单位
· 累计流量，正向、反向流量和净流量以及其它更多信息
· 过程控制的多功能输出，具有模拟量、脉冲/频率和继电器输出(状态，流向，极限值)
· 丰富的自诊断功能，出错指示和故障记录
· 批控制
· MAG 6000 I NAMUR:符合NE 21, NE 32, NE 43, NE 53和NE70
设计
此变送器可在危险或非危险场合一体式或分体式安装（一体式安装变送器可与传感器一起订购）。
功能
具备以下功能：
· 流速
· 2个测量范围
· 2个累积值
· 小流量信号切除
· 流向
· 系统故障
· 运行时间
· 单向或双向流量
· 极限开关和脉冲输出
· 批控制

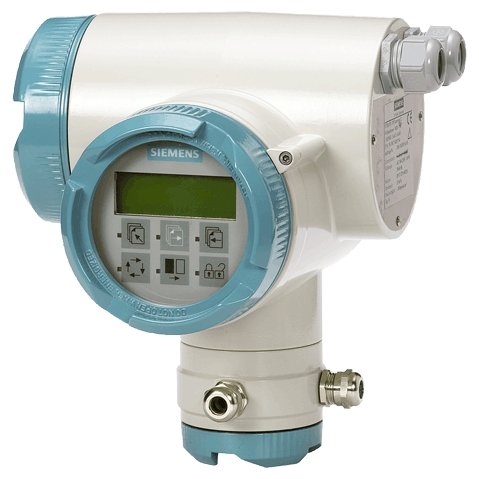

MAG 6000 I/6000 I Ex de是基于微处理器的变送器，带有内置的字母数字式多种语言的显示器。变送器计算相连的电磁传感器的信号，并完成为电磁线圈提供恒定电流的供电任务。
有关接线、操作模式和安装的更详细信息可以参见传感器数据列表。
显示和控制
可以使用下列设备完成对变送器的操作：
· 控制和显示单元
· HART通讯
· PC/便携式PC和基于HART通讯协议的SIMATIC PDM软件
· PC机/便携式PC和基于PROFIBUS或Modbus通讯协议的SIMATIC PDM软件
技术规范
|
运行方式和设计 |
|
|
测量原理 |
脉冲直流励磁的电磁感应原理 |
|
空管 |
空管检测（分体式安装需双屏蔽电缆） |
|
励磁频率 |
与传感器规格有关 |
|
电极输入阻抗 |
> 1 x 1014 Ω |
|
输入 |
|
|
数字量输入 |
11 … 30 V DC, Ri = 4.4 kΩ |
|
· 启动时间 |
50 ms |
|
· 电流 |
I11 V DC = 2.5 mA, I30 V DC = 7 mA |
|
输出 |
|
|
电流输出 |
|
|
· 信号范围 |
4 ～20 m（有源/无源） |
|
· 负荷 |
< 560 Ω |
|
· 时间常数 |
0.1 … 30 s，可调 |
|
数字量输出 |
|
|
· 频率 |
0 … 10 kHz，50%占空比（单向/双向） |
|
· 时间常数 |
0.1 … 30 s，可调 |
|
· 脉冲（无源） |
3 … 30 V DC， 110 mA (30 mA，Ex型) 200Ω ≤ Ri ≤ 10 kΩ(由连接设备供电) |
|
· 时间常数 |
0.1 … 30 s，可调 |
|
继电器输出 |
|
|
· 时间常数 |
开关继电器，与电流输出相同 |
|
· 负荷 |
42 V AC/2 A, 24 V DC/1 A |
|
小流量信号切除 |
流量的0 … 9.9% |
|
电隔离 |
所有输入和输出信号电隔离。 |
|
测量误差 |
|
|
MAG 6000 I/MAG 6000 I Ex d（包括传感器） |
± 0.2 % ± 1 mm/s |
|
额定运行条件 |
|
|
环境温度 |
|
|
· 运行 |
|
|
· MAG 6000 I |
-20 … +60 °C (-4 … +140 °F) |
|
· MAG 6000 I Ex |
-20 … +60 °C (14 … 140 °F) |
|
· 贮存 |
-40 … +70 °C (-40 … +158 °F) |
|
机械载荷 |
18…1000 Hz，随机，2小时，x、y、z符合EN 60068-2-36 |
|
发送方：1.14 g RMS |
|
|
防护等级 |
IP67/NEMA 4X符合IEC 529和DIN 40050 (1 mH2O 30 min.) |
|
电磁兼容性 |
IEC/EN 61326-1（所有环境 ） |
|
显示屏和键盘 |
|
|
累加器 |
2个8位计数器用于正向流量、净流量和反向流量的测量 |
|
显示屏 |
背光式字幕文本显示，3 x 20字符指示流量、累积流量、设定值和故障显示。反向流用负号表示 |
|
键盘 |
电容性触摸键盘，带用于背光的LED灯 |
|
时间常数 |
时间常数与电流输出时间常数相同 |
|
设计 |
|
|
外壳材质 |
压铸铝，带防腐蚀基本聚酯涂层（薄60 ?m） |
|
· 墙壁安装 |
墙装机架，分体式附件 |
|
外形尺寸 |
参见外形尺寸图 |
|
重量 |
参见外形尺寸图 |
|
电源 |
· 标准变送器：18 … 90 V DC; 115 … 230 V AC; 50 … 60 Hz |
|
· 防爆型变送器：18 … 30 V DC |
|
|
· 防爆型变送器：115 … 230 V AC; 50 … 60 Hz |
|
|
· 防爆变送器NAMUR：18 … 30 V DC; 115 … 230 V AC; 50 … 60 Hz |
|
|
功耗 |
· 230 V AC:20 VA |
|
· 24 V DC:9.6 W, IN = 0.4 A, IST = 1 A (3 ms) |
|
|
认证和批准 |
|
|
一般用途 |
· CE (LVD, EMC, PED, RoHS) |
|
危险区域 |
· ATEX, IECEx, FM, CSA, EAC Ex, NEPSI · 区域1 Ex d e [ia] ia IIC T6 Gb · ATEX, IECEx, CSA · 区域21 Ex tD A21 IP67 T85 °C · FM · XP IS I类，1区，A，B，C，D组 · DIP II+III类，1区，E，F，G组 |
|
其他 |
· CMC/CPA（中国） · C-TICK（澳大利亚和新西兰EMC） · EAC（俄罗斯、白俄罗斯、哈萨克斯坦） · KCC（韩国） |
|
电缆进线口 |
|
|
MAG 6000 I |
2 x M25 (用于电源/输出)和 |
|
MAG 6000 I Ex ATEX 2G D |
2 x M20（用于电源/输出）和 |
|
通信 |
|
|
标准型 |
HART、Modbus RTU/RS 485、FOUNDATION Fieldbus H1、DeviceNet、PROFIBUS PA、PROFIBUS DP附加模块 |
|
Ex型号 |
HART, PROFIBUS PA（不适用于防爆型） |
1) 适用于:可以紧凑方式安装在MAG 6000 I Ex on MAG 3100上（规格DN15...DN300 (?" ... 12")）。
