SITRANS FM 流量传感器MAG 1100 和 MAG 1100 HT

分享
微信
新浪微博
QQ

分享到微信

×
SITRANS F M MAG 1100是过程工业中用来测量流量的卡装式电磁流量传感器。
18616279111
在线客服
客服一
产品详情

优势

· 传感器尺寸：DN 2 … 100 (1/12" … 4")

· 满足EN 1092，DIN和ANSI法兰标准的夹装设计

· 耐腐蚀的AISI 316不锈钢传感器外壳

· 高阻抗内衬和电极，适合大多数条件苛刻的过程介质

· 温度等级200 °C (392 °F)

· 外壳防护等级IP67/NEMA 4X

· 内置校验仪使用SENSORPROM签名技术操作



应用

SITRANS F M电磁流量传感器主要应用于以下的领域：

· 过程工业

· 化学工业

· 制药工业

· 水处理，比如化学药剂的添加



设计

· 可实现紧凑或分体安装

· 简便的“即插即用”型，应用灵活

· 现场升级到IP68/NEMA 6P接线盒，很简便

· ATEX 2G D型

· FM I类, 2区



操作模式

流量测量原理基于法拉第电磁感应定律，传感器将流量信号转换成正比于流体流速的电压信号。



集成

完整的流量计由传感器和相关SITRANS F M MAG 5000，6000和6000 I变送器组成。灵活的通讯理念USM II简化了流量计与众多不同总线系统的集成和升级。这些总线系统包括：HART, FOUNDATION Fieldbus H1, DeviceNet, PROFIBUS DP以及PA, Modbus RTU/RS 485。





技术规范

版本

MAG 1100

MAG 1100 HT (高温型)

测量原理

电磁感应

电磁感应

励磁频率（电源：50 Hz/60 Hz)

DN 2 … 65 (1/12“ … 2?”):12.5 Hz/15 Hz
DN 80, 100 (3", 4"):6.25 Hz/7.5 Hz

DN 15 … 50 (?" … 2"):12.5 Hz/15 Hz
DN 80, 100 (3", 4"):6.25 Hz/7.5 Hz

过程连接





公称规格





· MAG 1100（陶瓷）

DN 2 … DN 100 (1/12" … 4")

DN 15 … DN 100 (?" … 4")

· MAG 1100 (PFA)

DN 10 … DN 100 (3/8" … 4")



配法兰标准

EN 1092-1 (DIN 2501)，ANSI B 16.5 class 150和300或其它可询问

EN 1092-1 (DIN 2501)，ANSI B 16.5 class 150和300或其它可询问

选件:
DN 2 … 10 (1/12" … 3/8"):G?"/NPT ?"管连接适配器



额定操作条件





环境条件





环境温度





· 标准传感器

-40 … +100 °C (-40 … +212 °F)

-40 … +100 °C (-40 … +212 °F)

· 防爆传感器

-20 … +60 °C (-4 … +140 °F)

-20 … +60 °C (-4 … +140 °F)

· 紧凑型变送器MAG 5000/6000

-20 … +60 °C (-4 … +140 °F)



· 紧凑型变送器MAG 6000 I

-20 … +60 °C (-4 … +140 °F)



· 紧凑型变送器MAG 6000 I Ex

-20 … +60 °C (-4 … 140 °F)



介质温度





· MAG 1100（陶瓷）

-20 … +150 °C (-4 … +302 °F)

-20 … +200 °C (-4 … +392 °F)

· MAG 1100 Ex（陶瓷）

-20 … +150 °C (-4 … +302 °F)

-20 … +180 °C (-4 … +356 °F)

· MAG 1100 (PFA)

-30 … +130 °C (-22 … +266 °F)
150 °C (302 °F)适合水蒸气消毒



温度冲击





· MAG 1100（陶瓷）





· 持续时间≤ 1分钟，紧接暂停10分钟

· DN 2, 3 (1/12", 1/8")无限制

· DN 15, 25: ΔT ≤ 80℃/min（?"，1"：ΔT ≤ 144 °F/min)

· DN 6, 10, 15, 25:ΔT ≤ 80 °C/min (?", 3/8", ?", 1": ΔT ≤ 144 °F/min)

· DN 40, 50: ΔT ≤ 70 °C/min (1?", 2": ΔT ≤ 126 °F/min)

· DN 40, 50, 65:ΔT ≤ 70 °C/min (1?”, 2", 2?": ΔT ≤ 126 °F/min)

· DN 80, 100: ΔT ≤ 60 °C/min (3", 4": ΔT ≤ 108 °F/min)

· DN 80, 100:ΔT ≤ 60 °C/min (3", 4": ΔT ≤ 108 °F/min)



· MAG 1100 (PFA)

±100 ?C (212 °F)瞬间



工作压力





· MAG 1100（陶瓷）

· DN 2 … 65:40 bar (1/12" … 2?":580 psi)

· DN 15 … 50:40 bar (?" … 2":580 psi)

· DN 80:37.5 bar (3":540 psi)

· DN 80:37.5 bar (3":540 psi)

· DN 100:30 bar (4":435 psi)

· DN 100:30 bar (4":435 psi)

真空：1 x 10-6 barabs (1.5 x 10-5 psiabs)

真空：1 x 10-6 barabs (1.5 x 10-5 psiabs)

· MAG 1100 (PFA)

20 bar (290 psi)



真空：0.02 barabs (0.3 psiabs)



DN 80 … DN 100:CO2 压力7 bar (101.5 psi)



机械负载（振动）

· 18 – 1000 Hz随机，x、y、z各个方向，2小时，符合EN 60068-2-36

· 18 – 1000 Hz随机，x、y、z各个方向，2小时，符合EN 60068-2-36

· 传感器:3.17 g RMS

· 传感器:3.17 g RMS

· 传感器加一体型MAG 5000/6000变送器:3.17 g RMS



· 传感器加一体型MAG 6000 I/6000 I Ex变送器:1.14 g RMS



· 进行MAG 6000 I一体安装时，应用支架支撑变送器以避免传感器部件上的应力。



外壳压力等级（标准）

IP67符合EN 60529 (NEMA 4X)，1 mH2O，30分钟

IP67符合EN 60529 (NEMA 4X)，1 mH2O，30分钟

EMC

2014/30/EU

2014/30/EU

设计





重量

参见外形尺寸图

参见外形尺寸图

材质





· 外壳





· MAG 1100

不锈钢AISI 316L/1.4404

不锈钢AISI 316L/1.4404

· 端子盒





· 标准

玻璃纤维强化聚酰胺（非防爆）

不锈钢AISI 316/1.4436，

· 选件

不锈钢AISI 316/1.4436，



· 紧固螺栓

不锈钢AISI 304L/1.4301，
数量和规格符合EN 1092-1:2001

不锈钢AISI 304L/1.4301，
数量和规格符合EN 1092-1:2001

· 垫圈





· 标准

EPDM（ 150 ?C，PN 40）（ 302 °F, 600 psi）

石墨( 200 °C, PN 40 ( 392 °F, 600 psi))

· 选件

· 石墨( 200 °C, PN 40 ( 392 °F, 600 psi))



· PTFE ( 130 °C, PN 25 ( 266 °F, 300 psi))



· 管道连接适配器
DN 2, 3, 6和10 (1/12", 1/8", ?"和3/8")

· 不锈钢AISI 316/1.4436，



· 哈氏合金C22/2.4602



· PVDF



内衬





· MAG 1100（陶瓷）

· DN 2, 3 (1/12", 1/8"):氧化锆(ZrO2)（陶瓷）

DN 15 … 100 (?", 4"):氧化铝Al2O3

· DN 6 … 100 (?" … 4"):氧化铝Al2O3



· MAG 1100 (PFA)

增强型PFA（非防爆）



电极





· MAG 1100（陶瓷）

· DN 10 … 100 (3/8" … 4"):铂和金/钛铜合金

铂和金/钛铜合金

· DN 2 … 6 (1/12" … ?"):白金



· MAG 1100 (PFA)

· DN 10 … 15 (3/8" … ?"):哈氏合金 C276/2.4819



· DN 25 … 100 (1" … 4"):哈氏合金 C22/2.4602



电缆进线口

· 分体式安装2 x M20或2 x ?" NPT

分体式安装2 x M20或2 x ?" NPT

· 一体式安装



· MAG 5000/MAG 6000:4 x M20或4 x ?″NPT



· MAG 6000 I:2 x M25 (电源/输出)



· MAG 6000 I Ex:2 x M25 (电源/输出)



认证和批准





校准





· 标准加工校准

零点，2 x 25 %，2 x 90 %

零点，2 x 25 %，2 x 90 %

· 特殊校准

5点校准：出厂Qmax 的20 %、40 %、60 %、80 %和100 %
10点校准：在出厂Qmax 的20 %、40 %、60 %、80 %和100 %时上升或下降
配对法校准：默认、5点或10点



危险区域





· MAG 1100 F（陶瓷）





· 防爆传感器配有或远程版本MAG 6000 I Ex的一体式变送器

· ATEX, EAC Ex

· 区域1 Ex d e ia IIB T6 Gb

· ATEX

· 区域21 Ex tD A21 IP67

· ATEX, EAC Ex

· 区域1 Ex d e ia IIB T6 Gb

· ATEX

· 区域21 Ex tD A21 IP67

· 标准传感器配有或远程版本MAG 5000/6000/6000 I的一体式变送器

· FM

· NI I类，2区，A，B，C，D组

· FM

· NI I类，2区，A，B，C，D组

· MAG 1100 F (PFA)





· 标准传感器配有或远程版本MAG 5000/6000/6000 I的一体式变送器

· FM

· NI I类，2区，A，B，C，D组



卫生型





· MAG 1100 F（陶瓷）

· 3A（带聚酰胺接线盒的终端）



· MAG 1100 F (PFA)

· 3A（带聚酰胺接线盒的终端）

· EHEDG（带聚酰胺接线盒的终端，DN 25 ... 100 /1 ... 4"）

· 符合EC 1935:2004卫生健康标准的欧洲食品级接触材料



压力设备

· PED – 2014/68/EU

· CRN (限PFA)

· PED – 2014/68/EU

其他

· EAC（俄罗斯、白俄罗斯、哈萨克斯坦）

· KCC（韩国）

· EAC（俄罗斯、白俄罗斯、哈萨克斯坦）

· KCC（韩国）



关于变送器技术数据，参见“变送器”相关页面。

重要提示：对于使用MAG 6000 I/Ex的一体式安装–需要支撑变送器以避免传感器压力。

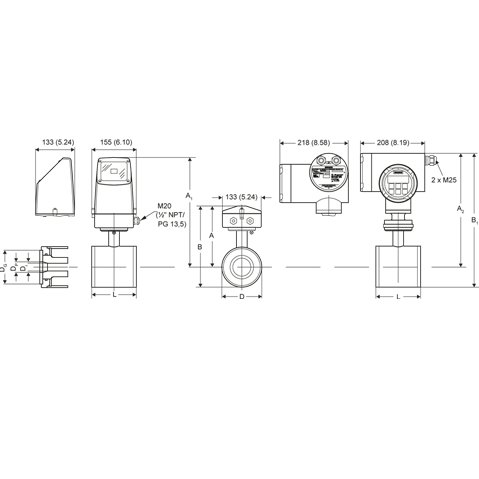

尺寸
DN

B1
[mm]

B 1)
[mm]

A1/A2 3) [mm]

B1
[mm]

D
[mm]

Di
[mm]

Di (PFA)
[mm]

DP
[mm]

DG
[mm]

重量2)
[kg]

2

161

186

315

340

48.7

2
