优势
· 传感器尺寸：DN 10到DN 100 (3/8" 到 4")
· AISI 316不锈钢外壳
· 传感器:卫生型接头，3A认证及EHEDG认证
· 符合CIP/SIP清洗标准的卫生型设计
· SENSORPROM存储单元自动更新设置参数，便于调试
· 外壳防护等级IP67/NEMA 4X
· 内置校验仪使用SENSORPROM签名技术操作
应用

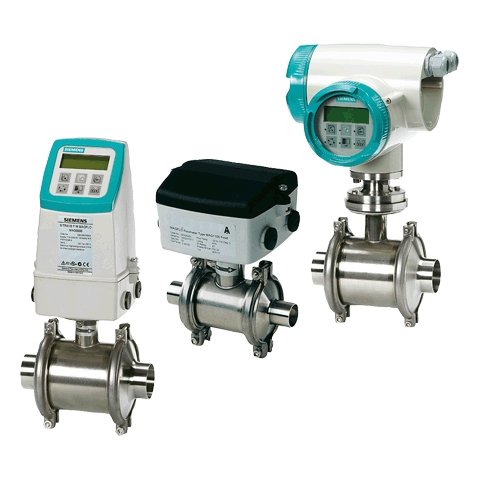

SITRANS F M电磁传感器主要应用于以下的领域：
· 食品工业
· 饮料工业
· 制药工业
设计
· 独特的机械设计，具有大量用户可定制的卫生连接件
· 一体式或分体式安装，可以“即插即用”，应用灵活
· 现场升级到IP68/NEMA 6P接线盒，很简便
· 适于危险场合的ATEX 2G D型（陶瓷内衬）
操作模式
流量测量原理基于法拉第电磁感应定律，传感器将流量信号转换成正比于流体流速的电压信号。
集成
完整的流量计由传感器和相关SITRANS F M 5000、6000和6000 I变送器组成。灵活的通讯理念USM II简化了流量计与众多不同总线系统的集成和升级。这些总线系统包括：HART、FOUNDATION Fieldbus H1、DeviceNet、PROFIBUS DP和PA、Modbus RTU/RS 485。
技术规范
|
测量原理 |
电磁感应 |
|
励磁频率（电源：50 Hz/60 Hz) |
DN 10 … 65 (?" … 2?"):12.5 Hz/15 Hz |
|
过程连接 |
|
|
公称规格 |
DN 10 … DN 100 (3/8" … 4") |
|
过程连接 |
卫生型连接有以下安装方式： |
|
· 直接焊接到管上 |
|
|
· 夹具固定 |
|
|
· 螺纹固定 |
|
|
额定操作条件 |
|
|
环境条件 |
|
|
环境温度 |
|
|
· 传感器 |
-40 … +100 °C (-40 … +212 °F) |
|
· 防爆传感器 |
-20 … +60 °C (-4 … +140 °F) |
|
· 紧凑型变送器MAG 5000/6000 |
-20 … +60 °C (-4 … +140 °F) |
|
· 紧凑型变送器MAG 6000 I |
-20 … +60 °C (-4 … +140 °F) |
|
· 紧凑型变送器MAG 6000 I Ex |
-10 … +60 °C (14 … 140 °F) |
|
介质温度 |
|
|
MAG 1100 F（陶瓷） |
-20 … +150 ?C (-4 … +302 ?F) |
|
MAG 1100 F (PFA) |
-30 … +130 °C (-22 … +266 °F) |
|
温度冲击 |
|
|
MAG 1100 F |
|
|
· 持续时间≤ 1分钟，紧接暂停10分钟 |
· DN 10, 15, 25:ΔT ≤ 80 °C/min |
|
· DN 40, 50, 65:ΔT ≤ 70 °C/min |
|
|
· DN 80, 100:ΔT ≤ 60 °C/min |
|
|
MAG 1100 F (PFA) |
±100 ?C (212 °F)瞬间 |
|
工作压力 |
|
|
MAG 1100 F（陶瓷） |
DN 10 … 65:40 bar (3/8" … 2?":580 psi) |
|
真空：1 x 10-6 barabs (1.5 x 10-5 psiabs) |
|
|
MAG 1100 F (PFA) |
20 bar (290 psi) |
|
真空：0.02 barabs (0.3 psiabs) |
|
|
DN 80 … DN 100:CO2 压力7 bar (101.5 psi) |
|
|
机械负载（振动） |
18 … 1 000 Hz，随机，2小时，x、y、z符合EN 60068-2-36 |
|
传感器:3.17 g RMS |
|
|
传感器加一体型MAG 5000/6000变送器:3.17 grms |
|
|
传感器，带一体式MAG 6000 I/MAG 6000 I Ex安装变送器：1.14 grms |
|
|
进行MAG 6000 I/MAG 6000 I Ex一体安装时,应用支架支撑变送器以避免传感器部件上的应力。 |
|
|
外壳压力等级 |
IP67符合EN 60529 (NEMA 4X)，1 mH2O，30分钟 |
|
EMC |
2014/30/EU |
|
设计 |
|
|
重量 |
参见外形尺寸图 |
|
材质 |
|
|
外壳 |
|
|
· MAG 1100 F |
不锈钢AISI 316L/1.4404 |
|
接线盒（分体型） |
|
|
· 标准 |
玻璃纤维增强聚酰胺 |
|
· 选件 |
不锈钢AISI 316/1.4436， |
|
· Ex ATEX（防爆分体型） |
不锈钢AISI 316/1.4436， |
|
内衬 |
|
|
MAG 1100 F（陶瓷） |
氧化铝Al2O3（陶瓷） |
|
MAG 1100 F (PFA) |
增强型PFA（聚四氟乙烯）（非防爆） |
|
电极 |
|
|
MAG 1100 F（陶瓷） |
铂和金/钛铜合金 |
|
MAG 1100 F (PFA) |
· DN 10 … 15 (3/8" … ?"):哈氏合金 C276/2.4819 |
|
· DN 25 … 100 (1" … 4"):哈氏合金 C22/2.4602 |
|
|
电缆进线口 |
· 分体式安装2 x M20或2 x ?" NPT |
|
· 一体式安装 |
|
|
· MAG 5000/MAG 6000:4 x M20或4 x ?″NPT |
|
|
· MAG 6000 I:2 x M25 (电源/输出) |
|
|
· MAG 6000I Ex:2 x M25 (电源/输出) |
|
|
认证和批准 |
|
|
校准 |
|
|
· 标准加工校准 |
零点，2 x 25 %，2 x 90 % |
|
危险区域 |
|
|
· MAG 1100 F（陶瓷） |
|
|
· 防爆传感器配有或远程版本MAG 6000 I Ex的一体式变送器 |
· ATEX, EAC Ex · 区域1 Ex d e ia IIB T6 Gb · ATEX · 区域21 Ex tD A21 IP67 |
|
· 标准传感器配有或远程版本MAG MAG 5000/6000/6000 I Ex的一体式变送器 |
· FM · NI I类，2区，A，B，C，D组 |
|
· MAG 1100 F (PFA) |
|
|
· 标准传感器配有或远程版本MAG MAG 5000/6000/6000 I Ex的一体式变送器 |
· FM · NI I类，2区，A，B，C，D组 |
|
卫生型 |
|
|
· MAG 1100 F（陶瓷） |
· 3A（带聚酰胺接线盒的终端） |
|
· MAG 1100 F (PFA) |
· 3A（带聚酰胺接线盒的终端） · EHEDG（带聚酰胺接线盒的终端，DN 25 ... 100 /1 ... 4"） · 符合EC 1935:2004卫生健康标准的欧洲食品级接触材料 |
|
压力设备 |
PED - 2014/68/EU |
|
其他 |
· EAC（俄罗斯、白俄罗斯、哈萨克斯坦） · KCC（韩国） |
附件
|
焊接适配器 |
|
|
直接焊接到乳品管上的接头，不锈钢1.4404 |
Tri-Weld ISO 2037, DIN 11850, SMS 3008, BS 4825 1 |
|
· DN 10, 15, 25, 40, 50和65 (3/8", ?", 1", 1?", 2"和2?") |
PN 40 (600 psi) |
|
· DN 8和DN 100 (3"和4") |
PN 25 (350 psi) |
|
夹具接头 |
Tri-Clamp, ISO 2852, DIN 32676, SMS 3016, BS 4825 3 |
|
DN 10, 15, 25, 40和50 (3/8", ?", 1", 1?"和2") |
PN 16 (200 psi) |
|
DN 65, 80和100 (2?", 3"和4") |
PN 10 (150 psi) |
|
螺纹接头 |
|
|
DIN 11851 |
|
|
· DN 10, 15, 25,和40 (3/8", ?", 1",和1?") |
PN 40 (600 psi) |
|
· DN 50, 65, 80和100 (2", 2?", 3"和4") |
PN 25 (350 psi) |
|
ISO 2853, BS 4825-4 |
|
|
· DN 10, 15, 25, 40, 50, 65和80 (3/8", ?", 1", 1?", 2", 2?"和3") |
PN 16 (200 psi) |
|
SMS 1145 |
|
|
· DN 25, 40, 50, 65和80 (1", 1?", 2", 2?"和3") |
PN 6 (80 psi) |
|
设计 |
|
|
材质 |
|
|
适配器 |
不锈钢AISI 316/1.4436， |
|
密封垫 |
|
|
· MAG 1100 F（陶瓷） |
带不锈钢插件(AISI 304/1.4301)的FKM/FPM ( 20 … +150 °C (-4 … +302 °F)) |
|
EPDM (-20 … +150 °C (-4 … +302 °F)) |
|
|
· MAG 1100 F (PFA) |
EPDM (-20 … +150 °C (-4 … +302 °F)) |
|
NBR (-20 … +100 °C (-4 … +212 °F)) |
注意：
接头与传感器相连时，工作压力小于接头所允许的压力。
尺寸图
传感器MAG 1100 F，一体式/分体式
尺寸单位：[mm]
重要提示：对于使用MAG 6000 I/Ex的一体式安装–需要支撑变送器以避免传感器压力。
|
尺寸 |
L |
A |
A1 3) |
B 2) |
B1 |
D |
Di (Al2O3) |
Di PFA |
重量 1) |
|
10 |
64 |
161 |
315 |
193.7 |
344.7 |
64.0 |
10 |
10 |
2.2 |
|
15 |
64 |
161 |
315 |
193.7 |
344.7 |
64.0 |
15 |
16 |
2.2 |
|
25 |
79 |
169 |
323 |
207.5 |
359.0 |
77.5 |
25 |
26 |
2.7 |
|
40 |
94 |
179 |
333 |
228.0 |
379.0 |
91.0 |
40 |
38 |
3.4 |
|
50 |
104 |
188 |
342 |
247.7 |
398.7 |
119.0 |
50 |
50 |
4.2 |
|
65 |
131 |
197.5 |
351 |
262.6 |
413.6 |
130.0 |
65 |
66 |
5.5 |
|
80 |
156 |
204 |
357 |
281.0 |
432.0 |
155.0 |
80 |
81 |
7.0 |
|
100 |
186 |
217 |
|
|
|
|
|
|
|
