概述

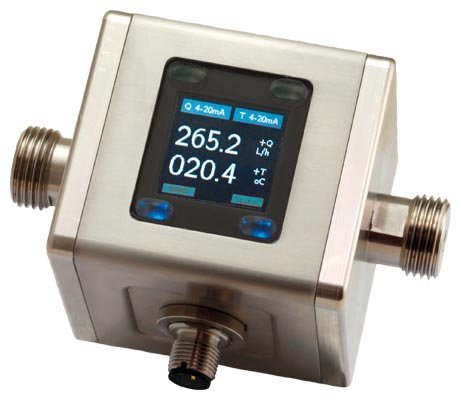

SITRANS FM100是一种一体式电磁流量传感器，适用于过程领域及OEM领域中的基本应用。
优势
· 接头?”、?”、1”、2”
· 流量和温度测量
· IO-Link通信
· 通过外部控制输出提供定量给料功能
· 可组态的彩色多参数TFT显示屏，可旋转90°
· 双向测量
· 直观的设置菜单，通过4个带灯触摸按键进行操作
· 2个可自由组态的输出
· 全金属设计：不锈钢
· 包括在快速转运计划中（交货时间请见PIA LCP）
应用
SITRANS FM电磁流量传感器主要适合在以下领域中应用：
· OEM领域
· 过程工业
· 小型水循环：例如，冷却水、水泄漏
· 定量给料，例如，化工工业
设计
SITRANS FM100适合测量小到中等流量的导电液体。由于长度较小(108 mm)，可将其安装在几乎任何空间内。坚固的不锈钢外壳在变化的周围环境中为该装置提供保护。
测量值显示在本地显示屏上，并可通过2个可自由组态的输出（脉冲/频率/报警和模拟量）来访问。
操作模式
流量测量原理基于法拉第电磁感应定律；根据该定律，传感器将流量转换为与流动速度称正比的电压
集成
压力损失
技术规范
|
产品特性 |
FM100 |
|
测量原理 |
电磁感应 |
|
介质 |
导电率≥ 20 μS/cm的导电液体 |
|
精度 |
< ±（0.8 %读数+ 0.5 %满标值）1) |
|
重复精度 |
±0.2 %满标值 |
|
流量响应时间t90 |
|
|
· 报警/脉冲/频率输出 |
< 100 ms |
|
· 电流输出 |
< 1 s |
|
温度测量 |
|
|
传感器 |
PT1000 |
|
精度 |
≤ ±2 °C（流量 > 0.2 m/s） |
|
量程 |
介质温度范围 |
|
温度响应时间t90 （信号输出） |
< 20 s |
|
过程连接 |
|
|
标称规格 |
G ?” … G 2” 可用的兼容NPT适配器(?” … 2”) |
|
过程连接 |
螺纹接头 |
|
额定运行条件 |
|
|
安装位置 |
在所有方向上，双向测量 |
|
入口/出口 |
3×直径/2×直径 |
|
环境温度 |
|
|
· 标准一体式传感器 |
-20 … +70 °C (-4 … +158 °F) |
|
· 分体式，带ETFE电缆 |
-20 … +140 °C (-4 … +284 °F) |
|
· 分体式，带PVC电缆 |
-20 … +85 °C (-4 … +185 °F) |
|
外壳压力等级 |
IP67 |
|
运行压力 |
16 bar |
|
压力降 |
请见压力损失图 |
|
机械载荷 |
|
|
· 抗冲击性 |
DIN EN 60068-2-27:2010：20 g (11 ms) |
|
· 抗振性 |
DIN EN 60068-2-6:2008：5 g (10 … 2000 Hz) |
|
· 环境测试 |
DIN EN 60068-2-30:2006：严重等级b |
|
EMC |
2014/30/EU |
|
设计 |
|
|
重量 |
参见外形尺寸图 |
|
外壳材质 |
不锈钢1.4404 |
|
电极材质 |
不锈钢1.4404 |
|
连接配件 |
不锈钢1.4404 |
|
绝缘件 |
PEEK |
|
密封件 |
FKM（可选：EPDM） |
|
显示屏 |
PMMA |
|
通过4个光学触摸式传感器进行操作（可戴着手套操作） |
|
|
TFT显示屏，128 × 128像素，1.4”显示屏，方向以90°步长可调，重复率可调0.5 … 10 s |
|
|
电缆进线口 |
M12x1 4针接头 |
|
外形尺寸 |
参见外形尺寸图 |
|
电气数据 |
|
|
电源 |
19 … 30 V DC |
|
功耗 |
200 mA |
|
输出 |
|
|
· 频率 |
推挽式，可自由扩展，2 kHz（上溢时） |
|
fmin ，FS = 50 Hz时 |
|
|
fmax，FS = 1000 Hz时 |
|
|
· 脉冲 |
推挽式，可自由扩展，可针对部分或累积累加器进行组态 |
|
· 报警 |
NPN，PNP，推挽式，可组态高30 V DC，高200 mA防短路 |
|
· 电流 |
0(4) … 20 mA（有源）或0(2) … 10 V DC |
|
负荷500 Ω |
|
|
输入 |
|
|
· 控制 |
有源信号Uhigh 30 V DC |
|
0 < 低 < 10 V DC |
|
|
15 V DC < 高 < Vs |
|
|
定量给料功能 |
定量给料输出OUT2： |
|
推挽式，高电平有效 |
|
|
控制输入OUT1： |
|
|
启动/停止0.5 s < thigh < 4 s |
|
|
复位thigh > 5 s |
|
|
通信 |
IO-Link |
|
· 制造商ID |
42（十进制），0x002A（十六进制） |
|
· 制造商名称 |
西门子公司 |
|
· 版本 |
V1.1 |
|
· 比特率 |
COM3 |
|
·小周期 |
1.1 ms |
|
· SIO模式 |
√（OUT1，在位置IO-Link中） |
|
· 块参数设置 |
√ |
|
· 运行准备就绪 |
10 s |
|
· 电缆长度 |
20 m |
1) 在参考条件下：
-介质温度：15 … 30 °C
-环境温度：15 … 30 °C
- 1 cST
- 500 ?S/cm
- 1 bar
尺寸图
带有一体式变送器的SITRANS FM100 流量计
过程连接G1/2"、G3/4"和G1
带有一体式变送器的SITRANS FM100，过程连接G1/2"、G3/4"和G1"；尺寸单位mm (in)
|
过程连接 |
标称规格 |
重量[g] |
|
外螺纹 |
G1/2" |
998 |
|
外螺纹 |
G3/4" |
988 |
|
外螺纹 |
G1" |
1010 |
过程连接G2"
带有一体式变送器的SITRANS FM100，过程连接G2"；尺寸单位mm (in)
|
过程连接 |
标称规格 |
重量[g] |
|
外螺纹 |
G2" |
2420 |
过程连接2" NPT IG
带有一体式变送器的SITRANS FM100，过程连接2” NPT（内螺纹）；尺寸单位mm (in)
|
过程连接 |
标称规格 |
重量[g] |
|
内螺纹 |
2" NPT IG |
2140 |
概述
SITRANS FM100是一种一体式电磁流量传感器，适用于过程领域及OEM领域中的基本应用。
优势
· 接头?”、?”、1”、2”
· 流量和温度测量
· IO-Link通信
· 通过外部控制输出提供定量给料功能
· 可组态的彩色多参数TFT显示屏，可旋转90°
· 双向测量
· 直观的设置菜单，通过4个带灯触摸按键进行操作
· 2个可自由组态的输出
· 全金属设计：不锈钢
· 包括在快速转运计划中（交货时间请见PIA LCP）
应用
SITRANS FM电磁流量传感器主要适合在以下领域中应用：
· OEM领域
· 过程工业
· 小型水循环：例如，冷却水、水泄漏
· 定量给料，例如，化工工业
设计
SITRANS FM100适合测量小到中等流量的导电液体。由于长度较小(108 mm)，可将其安装在几乎任何空间内。坚固的不锈钢外壳在变化的周围环境中为该装置提供保护。
测量值显示在本地显示屏上，并可通过2个可自由组态的输出（脉冲/频率/报警和模拟量）来访问。
操作模式
流量测量原理基于法拉第电磁感应定律；根据该定律，传感器将流量转换为与流动速度称正比的电压
集成
压力损失
技术规范
|
产品特性 |
FM100 |
|
测量原理 |
电磁感应 |
|
介质 |
导电率≥ 20 μS/cm的导电液体 |
|
精度 |
< ±（0.8 %读数+ 0.5 %满标值）1) |
|
重复精度 |
±0.2 %满标值 |
|
流量响应时间t90 |
|
|
· 报警/脉冲/频率输出 |
< 100 ms |
|
· 电流输出 |
< 1 s |
|
温度测量 |
|
|
传感器 |
PT1000 |
|
精度 |
≤ ±2 °C（流量 > 0.2 m/s） |
|
量程 |
介质温度范围 |
|
温度响应时间t90 （信号输出） |
< 20 s |
|
过程连接 |
|
|
标称规格 |
G ?” … G 2” 可用的兼容NPT适配器(?” … 2”) |
|
过程连接 |
螺纹接头 |
|
额定运行条件 |
|
|
安装位置 |
在所有方向上，双向测量 |
|
入口/出口 |
3×直径/2×直径 |
|
环境温度 |
|
|
· 标准一体式传感器 |
-20 … +70 °C (-4 … +158 °F) |
|
· 分体式，带ETFE电缆 |
-20 … +140 °C (-4 … +284 °F) |
|
· 分体式，带PVC电缆 |
-20 … +85 °C (-4 … +185 °F) |
|
外壳压力等级 |
IP67 |
|
运行压力 |
16 bar |
|
压力降 |
请见压力损失图 |
|
机械载荷 |
|
|
· 抗冲击性 |
DIN EN 60068-2-27:2010：20 g (11 ms) |
|
· 抗振性 |
DIN EN 60068-2-6:2008：5 g (10 … 2000 Hz) |
|
· 环境测试 |
DIN EN 60068-2-30:2006：严重等级b |
|
EMC |
2014/30/EU |
|
设计 |
|
|
重量 |
参见外形尺寸图 |
|
外壳材质 |
不锈钢1.4404 |
|
电极材质 |
不锈钢1.4404 |
|
连接配件 |
不锈钢1.4404 |
|
绝缘件 |
PEEK |
|
密封件 |
FKM（可选：EPDM） |
|
显示屏 |
PMMA |
|
通过4个光学触摸式传感器进行操作（可戴着手套操作） |
|
|
TFT显示屏，128 × 128像素，1.4”显示屏，方向以90°步长可调，重复率可调0.5 … 10 s |
|
|
电缆进线口 |
M12x1 4针接头 |
|
外形尺寸 |
参见外形尺寸图 |
|
电气数据 |
|
|
电源 |
19 … 30 V DC |
|
功耗 |
200 mA |
|
输出 |
|
|
· 频率 |
推挽式，可自由扩展，2 kHz（上溢时） |
|
fmin ，FS = 50 Hz时 |
|
|
fmax，FS = 1000 Hz时 |
|
|
· 脉冲 |
推挽式，可自由扩展，可针对部分或累积累加器进行组态 |
|
· 报警 |
NPN，PNP，推挽式，可组态高30 V DC，高200 mA防短路 |
|
· 电流 |
0(4) … 20 mA（有源）或0(2) … 10 V DC |
|
负荷500 Ω |
|
|
输入 |
|
|
· 控制 |
有源信号Uhigh 30 V DC |
|
0 < 低 < 10 V DC |
|
|
15 V DC < 高 < Vs |
|
|
定量给料功能 |
定量给料输出OUT2： |
|
推挽式，高电平有效 |
|
|
控制输入OUT1： |
|
|
启动/停止0.5 s < thigh < 4 s |
|
|
复位thigh > 5 s |
|
|
通信 |
IO-Link |
|
· 制造商ID |
42（十进制），0x002A（十六进制） |
|
· 制造商名称 |
西门子公司 |
|
· 版本 |
V1.1 |
|
· 比特率 |
COM3 |
|
·小周期 |
1.1 ms |
|
· SIO模式 |
√（OUT1，在位置IO-Link中） |
|
· 块参数设置 |
√ |
|
· 运行准备就绪 |
10 s |
|
· 电缆长度 |
20 m |
1) 在参考条件下：
-介质温度：15 … 30 °C
-环境温度：15 … 30 °C
- 1 cST
- 500 ?S/cm
- 1 bar
尺寸图
带有一体式变送器的SITRANS FM100 流量计
过程连接G1/2"、G3/4"和G1
带有一体式变送器的SITRANS FM100，过程连接G1/2"、G3/4"和G1"；尺寸单位mm (in)
|
过程连接 |
标称规格 |
重量[g] |
|
外螺纹 |
G1/2" |
998 |
|
外螺纹 |
G3/4" |
988 |
|
外螺纹 |
G1" |
1010 |
过程连接G2"
带有一体式变送器的SITRANS FM100，过程连接G2"；尺寸单位mm (in)
|
过程连接 |
标称规格 |
重量[g] |
|
外螺纹 |
G2" |
2420 |
过程连接2" NPT IG
带有一体式变送器的SITRANS FM100，过程连接2” NPT（内螺纹）；尺寸单位mm (in)
|
过程连接 |
标称规格 |
重量[g] |
|
内螺纹 |
2" NPT IG |
2140 |
